Hoerboard - Nachbau

Eine hervorragende Idee von Dir.

BIETE HIERMIT 2x Laptop-Clips a la Hoerboard mir Originalmaßen für 50 € das Stück :D Sonderangebot!

Und ja, die Teile hängen wirklich so tief. Bei meiner Konstruktion ist das mit den EQs und Aux des Xone 92 kein Problem, da ich das Komplette Equipment nicht mittig sondern weiter vorn Plaziert habe, somit ist nach hinten ein wenig Luft und genug Spielraum für den Laptop und die EQs & Aux.

Anders sieht es bei den CD-Clips aus. Da die CDJs tiefer sind in den Maßen UND dazu noch tief hängen, sehe ich gerade mal den halben Plattenteller. Und trotz meiner kleinen Finger stört mich das bei der Bedienung der TTs nach Tests mir provisorischer Befestigung. Nicht umsonst haben die bei Hoerbaord die CD-Teile anders gestaltet. Sieht allerdings wie schon erwähnt fürn Mors aus.


tsment schrieb:
Ne gute Idee wäre es dann ja vielleicht solchen Leuten, die jetzt auf den Geschmack gekommen sind und sich auch so ein Ding bauen wollen, die übrigen beiden Halterungen zu verkaufen :D

Ne aber wirklich ärgerlich :/

Hängen die Clips für die CD Player denn wiklrich so tief, dass man die Plattenteller nicht mehr gut bedienen kann? Dann müsste es doch überm Mixer auch eng sein bei EQ oder täusch ich mich da? :confused:
Zum Vergrößern anklicken....

Schaut echt super aus, aber mal ne Frage: Auf dem "Regal" mit den CDJ lastet doch ganz schön viel Gewicht. Hast du nich Angst, dass das runterkracht? Das sieht aus, als wenn die Befestigungsleiste an der Wand ziemlich schmal is!?

Pipkin schrieb:
Schaut echt super aus, aber mal ne Frage: Auf dem "Regal" mit den CDJ lastet doch ganz schön viel Gewicht. Hast du nich Angst, dass das runterkracht? Das sieht aus, als wenn die Befestigungsleiste an der Wand ziemlich schmal is!?
Zum Vergrößern anklicken....

Naja, Maximalgewicht soll etwa 30 kg sein. Die Leiste ist aus Alu und recht massiv. Alles in allem dürften auf der Ablage gerade mal 12 kg lasten.

Ok, wirst schon wissen, obs geht oder ned. :)
Sieht nur etwas gefährlich aus, find ich.

Also erstmal ein riesen Lob, das ist wirklich TOP umgesetzt.

Ich hätte da noch ein paar Fragen und zwar:

1. Woher hast du die Topan-Platten bezogen und welche Stärke haben sie?
2. Welchen Fräser hast du für den Falz benutzt ??

einen Falzfräser?

wenn ja welche Grösse hat er?

Mfg

Fredl

weedywhizz schrieb:
Bilderupdate der Komplettausstattung. Unter dem Board die teuersten Plattenständer überhaupt *G*

http://www.garage4ever.com/hoerboard/P1000548.JPG
http://www.garage4ever.com/hoerboard/P1000549.JPG
http://www.garage4ever.com/hoerboard/P1000550.JPG

Eine wie ich finde ganz nette Lösung. Die Kabel müssen noch in eine Kabelführung aber sonst OK.
Zum Vergrößern anklicken....

Auch von mir ein Lob und natürlich meinen Respekt, denn ich kann das schon nachvollziehen wie es ist, und vorallem wieviel Arbeit das bereiten kann, wenn man so ein Projekt umsetzt. (Hab ich auch schon hinter mir, mit Diversen Projekten)

Einzig und allein ist die Aufstellung, die ich echt bescheiden finde ;) Du machst dir solche Mühe, die Kabel nach innen zu Verlegen usw... und dann stellst du das Schmuckstück gegen die Wand. Sicher hast du für das kl. Pult zuviel Equipment, aber da bietet sich doch wohl eher ein kleiner Beitisch ala Hoerbord an, als ein Brett an der Wand? :p

Oder machst du dir doch noch passende Plexiständer?

Für deine aktuellen Plexiständer, die du ja umfunktioniert hast, könntest du zum eigentlichen Zweck zurückführen, indem du diese mit der kurzen Plattenseite an die Wand befestigst, nur mal so als Gedankenanstoss;) So eine durchsichtige Ablage würde mich definitiv mehr ansprechen als das aktuelle Brett.

Zuletzt bearbeitet:
Zum Topan:

http://www.glunz.de/flycms/Service/H...319253061.html

Postleitzahl eingeben und MDF auswählen.
Anschliessend anrufen und bestellen.

Habe für eine ganze Platte mit 10mm Stärke etwa 50 € bezahlt. Damit kannste 2 Boards bauen - wenn Du gut bist.

Das Zeug lässt sich gut sägen aber schlecht fräsen an den Seiten. Da lösen sich dann die "Stege" an der Fräskante. Hatte aber keine Kreissäge da - wäre besser gewesen.

Am Besten: Maße berechnen und zuschneiden lassen. Habe Topan in Hamburg im Holzzentrum gekauft. Die vertreiben auch Glunz Topan.

Für die Rahmenteile habe ich einen Nutfräser mit 11mm Radius genommen. Ebenso einen Bündigfräser.
Wie man auf den Bildern sehen kann, habe ich den Rahmen sozusagen doppellagig gebaut. Also eine Schablone gefräst und dann eine zweite Platte grob nach Schablone "gestichsägt" und mit dem Bündigfräser an die Schablone angepasst.

Anschliessend verleimt und mit dem Nutfräser die innere Rahmenplatte um 11mm vertieft. So konnte ich das MDF mit 10mm gut einpassen und nach Beendigung der Grundarbeiten wieder mit dem Bündigfräser an die "Aussenhaut" anpassen - also den überstehenden Millimeter wegfräsen.

Ich habe es zwar schonmal im "Pics von DJ-Pulten [@home inkl. Eigenbau]"-Thread geschrieben, denke jedoch, dass es hier fast besser hinpasst. Also wenn ein Admin das ließt, darf er gerne diesen Post löschen und den verlinkten hierhin verschieben.

Bin gerade auch dabei mir ein Hörboard zu bauen. Meinen derzeitigen Stand und ein paar Bilder findet ihr hier:

https://www.deejayforum.de/886997-post930.html

So, der nächste Arbeitstag ist vergangen. Die Rundungen sind nun innen und aussen mit Biegeplatten geklebt. Die Platten werden mit gebogenem MDF so festgezwingt, dass sich keine Dellen bilden, so dass der Lack nacher eine schöne, ebene Fläche wird.

Die Bilder sind wiedermal nur mit der eher schlechten Handycam gemacht wurden.

http://skyart.de/1.jpg
http://skyart.de/2.jpg
http://skyart.de/3.jpg

Zuletzt bearbeitet:
HI, ich hab mal den ganze Thread durchgeackert...

*respekt* ist schön geworden :cool:

Aber mal ne Frage an den Threadersteller...

Warum 2x Zone1D ?

Greetz Noisemaker

xl88 schrieb:
Holzart: Tineo - Indischer Apfelbaum
Oberfläche: 2K PUR Lack
Zum Vergrößern anklicken....

du brauchst doch Topan für die Biegeflächen, oder redest du von einem Schichtstoff in Apfelbaum? Der braucht dann aber keinen Lack.

weedywhizz schrieb:
Board is nu soweit fertig.
Zum Vergrößern anklicken....

schön geworden. nur schade, dass dieses pult dann an der wand versauert. zeit für ein größeres zimmer.
frage zu dem plexizeug: das ist kein klares sondern milch-plexi, richtig?
wozu hast du nen LAN-anschluss? kein WLAN?
sind bei der traktor/ableton-kombi zwei soundkarten zwingend? ich dachte gerade weil die NI-Karte so viele anschlüsse hat, reicht eine.
Wozu noch CDJ wenn du ein DVS nutzt? DVS ersetzen doch eigentlich jeden CD player mit mehr funktionen und besserem handling (plattenteller). nur für DVS kontrolle sind 1000er ja kanonen auf spatzen^^

Dtd-Track schrieb:
http://skyart.de/1.jpg
http://skyart.de/2.jpg
http://skyart.de/3.jpg
Zum Vergrößern anklicken....

Wieviel Zwingen hast du dafür gekauft? 50? halt, du scheinst tischler zu sein, richtig?

Danny_DJ schrieb:
Wieviel Zwingen hast du dafür gekauft? 50? halt, du scheinst tischler zu sein, richtig?
Zum Vergrößern anklicken....

Nene. Mein Onkel ist Schreinermeister und mein Dad und ich bauen das bei ihm in der Werkstatt. Es war früher der Betrieb von meinem Opa. Deshalb ist mein Vater - trotz zwei Diplomen - handwerklich sehr begabt und weiß, wie soetwas zu bauen ist.

Natürlich ist es praktisch, da wir professionelles Werkzeug und ausreichend Platz haben ;)

Wir brauchen so viele Zwingen, damit die Rundungen wirklich perfekt werden.

Sieht gut aus, mehr oder weniger eine 1:1 Umsetzung meines Baus.

Gut, mit den Zwingen konnte ich nicht mithalten. Aber auch mit den 6 Zwingen die ich gebraucht habe (pro Seite) ist das Ding absolut rund geworden :)


So eine Werkstatt ist durchaus praktisch, die Fräse macht nen RIESENhaufen Dreck *g*

Ich habe deine Beschreibung erst nach dem ersten Arbeitstag gefunden. Wir haben jedoch rein intuitiv die gleichen Maße gewählt. 1,88m war uns zu krumm.

Das mit dem Dreck kann ich nur bestätigen. Wir mussten anschließend auch gut kehren. Deshalb haben wir auch so wenig wie möglich mit der Oberfräse gearbeitet und umsomehr mit den Tisch-Kreissägen und -Fräsen. Die haben nämlich absaugungen :p

weedywhizz schrieb:
@ Spinatchi

Wenn Du Infos brauchst, melde Dich einfach

OFF


@ SMECKMA

Genau das werde ich als nächstes versuchen. Überschleifen mit 400er Körnung und noch ne Lage Lack drauf.
Es werden eh 4-5 Lagen Lack. Die Leute aus dem Malermeisterladen in Kiel meinten, es könnte der Clou Schnellschleifgrund sein, da der auf Nitrobasis ist. Der Endlack ist allerdings ein Alkydharzlack. Laut diversen Foren stellt dies aber kein Problem dar. Daher versuche ich es erstmal mit überschleifen & neu lacken.

@ SMECKMA OFF


NICHT SCHWIERIG ????

Ehrlich gestanden möchte ich es ungern ein zweites mal machen.

Ich meine das Arbeiten mit der Oberfräse macht ja echt Laune aber die Bude sieht nachher aus wie *****

Einen ordentlivchen Sauger braucht man da - mein Dirt Devil ist bei der Aktion krepiert *G*

Unterschätzt auf keinen Fall die Holzarbeiten.....ein wenig Mühe, ein wenig Verstand...eion wenig Spachtel ;) dann wird das schon.

Und die Kosten zunächst....bin bei etwa 1500 Eier gelandet inkl. Alles, auch dem geschrotteten Staubsauger :)

Habe ne Festool Oberfräse mit Fräszirkel einkaufen müssen....alleine 700 Eier. ABER: Das Werkzeug kann man ja immer wieder gebrauchen und ist extrem hochwertig.

Für das Pult selbst sind es ohne Werkzeug etwa läppische 400 €.
Zum Vergrößern anklicken....

JuHu ich bin nicht der einzige der seinen Staubsauger dabei geschrottet hat...
hahahaha

Meins wird wohl auch gegen die Wand gerichtet werden. Bei einem 13,5m³ Zimmer bleibt mir nicht viel anderes übrig.

Was habt ihr eigentlich für den Lack bezahlt?

Jo, der Platz war auch bei mir der springende Punkt. 4Zimmer Bude....aber 4 kleine Zimmer :(

Lackpreis? Ich glaub das waren um die 12€ pro 750ml.

Dtd-Track schrieb:
Meins wird wohl auch gegen die Wand gerichtet werden. Bei einem 13,5m³ Zimmer bleibt mir nicht viel anderes übrig.
Zum Vergrößern anklicken....

darum hab ich bei meinem erstmal gewartet, bis ich überhaupt anständige räumlichkeiten hab und alles in einem vernünftigen verhältnis zueinander steht.
hab auch nen kumpel, der sich in 15 qm große PA-boxen gehängt hat, etwas too much, schon rein von der optik

PA Boxen im Zimmer gehen garnicht. Ich finde schöne Monitore oder Hifi-Boxen viel ansprechender und klanglich um Welten besser.

Den Platz habe ich mir verschafft, in dem ich meinen doch recht großen Schreibtisch entfernt habe, auf dem bis jetzt eh' nur mein equipment stand. Ich stelle mal Fotos vom gesamten Zimmer rein, wenn der Tisch fertig ist.

BTW: Habe mir gestern beim Store auch den A&H Xone VF 1 geholt. Sollte morgen ankommen. Ich werde mir wohl auch so ein kleines 19" Podest über den Mixer bauen, wie du es bei deinem Pult für den Filter gemacht hast. Da kann man dann auch ganz galant CD oder die Mappe drauf ablegen.

So, nächster Arbeitstag ist vorüber. Den Filter schicke ich zurück, da er mir nicht so sehr zusagt.

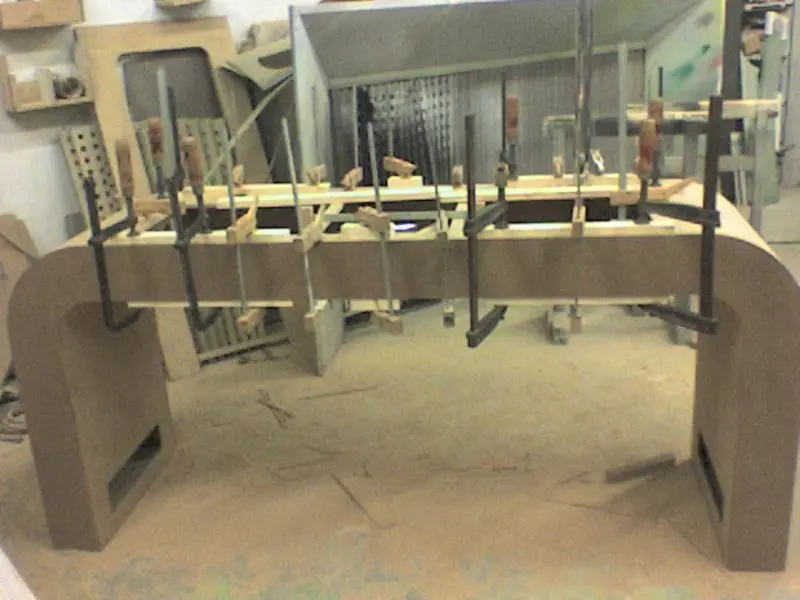

Am Pult sind jetzt die Boden und die Deckenplatte geleimt. Wir haben uns dazu entschieden, die Frontplatte mit den Ausschnitten fest zu verbauen, da so das beste Ergebnis erzielt wird. Argumente wie "Und was ist, wenn du dir einen neuen Mixer kaufst" ziehen da nicht.

In den Beinen wurden jetzt unten drunter kleine verstellbare Füße eingebohrt. Man kann über die eingefrästen Schächte mit einem Imbusschlüssel den Tisch somit ausrichten. In diese Schächte kommen auch die Bretter mir den Buchsen. Als Deckel werden zwei passende Stücke gefräst, die anschließend mit Magnethalterungen grifflos halten.

Die nächsten Arbeittschritte werden sein: Kabel einziehen (Alles schon gekauft: Klotz Kabel + Neutrik Stecker und Buchsen), die Aussparungen nacharbeiten (Die haben vom Fräsen ja noch runter Ecken), Leimreste entfernen und dann gaanz viel spachteln.


Anhänge

  • DSC00127.jpg
    56,5 KB · Aufrufe: 391
Ich hatte immer einen hörbaren Lautstärkeunterschied zwischen dem aktiven und dem inaktiven Modus. Dann war auf dem Kopfhörer beim Einschalten auch immer eine kleine Verzerrung zu hören. Über die Effektschleife vom DJM ist der Filter auch nicht so spontan zu benutzen, wie die eingebauten. Man muss erstmal den richtigen Kanal wählen, man muss den Dry/Wet Regler richtig einstellen, da sich sonst das Signal in der Lautstärke ändert, man muss die Effekte am Mixer aktivieren und dann den Filter noch aktivieren. Bis man das alles gemacht hat, ist die Stelle, die man eigentlich filtern wollte bereits passiert.

Diese ganze Geschichte mit den externen FX Geräten muss ich mir nochmal überdenken, da ich die Handhabung mit dem 800er nicht optimal finde.

Die Schritte mit der Kanaleinstellung etc. entfallen bei deinem Rane ja.

Hallo,
als eventuellen Lacktip: schau mal nach Klavierlack...
der erzeugt ne andere Oberflächenspannung und eventuell erreichst du eher das erhoffte Ergebnis....

DJ Thorodo
