Hoerboard - Nachbau

Klavierlack ist ja nichts anderes, als mehrfach aufgetragener unifarbener Lack.

Das hatte ich ja vor ;) Mehrfach füllern (Ist ja MDF) und anschließend in der Finish-Farbe mehrfach lackieren.

Ich hatte immer einen hörbaren Lautstärkeunterschied zwischen dem aktiven und dem inaktiven Modus. Dann war auf dem Kopfhörer beim Einschalten auch immer eine kleine Verzerrung zu hören. Über die Effektschleife vom DJM ist der Filter auch nicht so spontan zu benutzen, wie die eingebauten. Man muss erstmal den richtigen Kanal wählen, man muss den Dry/Wet Regler richtig einstellen, da sich sonst das Signal in der Lautstärke ändert, man muss die Effekte am Mixer aktivieren und dann den Filter noch aktivieren. Bis man das alles gemacht hat, ist die Stelle, die man eigentlich filtern wollte bereits passiert.

Diese ganze Geschichte mit den externen FX Geräten muss ich mir nochmal überdenken, da ich die Handhabung mit dem 800er nicht optimal finde.

Die Schritte mit der Kanaleinstellung etc. entfallen bei deinem Rane ja.

klingt ja in der tat kompliziert...
ich hab an meinem rane die fx send und return lautstärken so eingestellt dass ich bei wet und dry die selben pegel hab. stören tut mich nur, dass ich dazwischen mehr pegel hab, selbst bei null resonanz. da ist vllt die schnittstelle der 2 kurven nicht bei -6db, sondern höher.

ich würd mir aber am mixer eig lieber nen kanal selektor, einzigen wet/dry poti und on/off button für effekte wünschen. um die SND/RTN pegel kommt man wohl nich rum, wenn man davon ausgeht, dass manche effektgeräte auch im bypassmodus unterschiedliche ein- u ausgangspegel haben

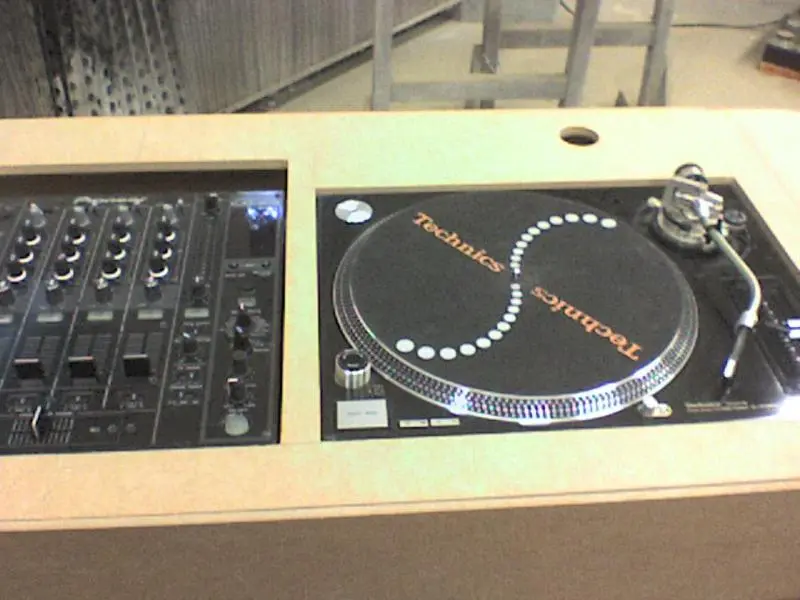

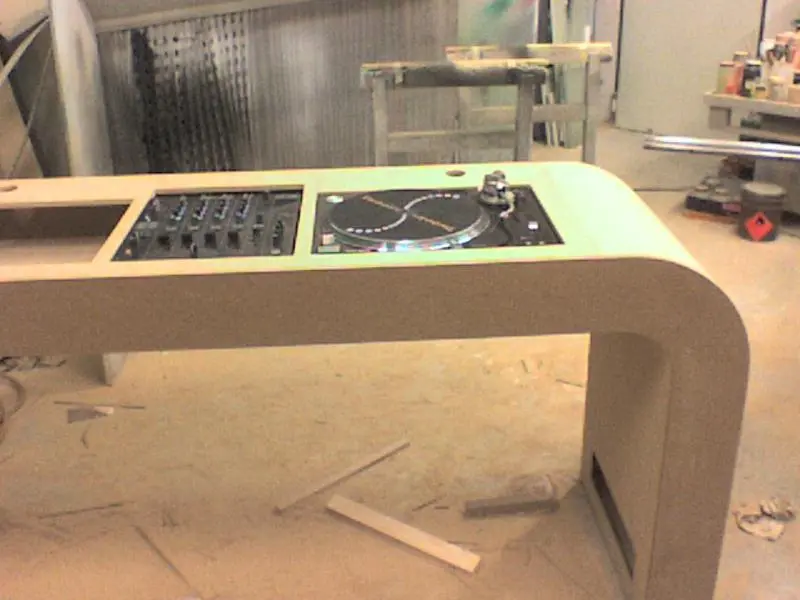

Der nächste Arbeitstag ist vorbei (Wir können ja wegen Schule und Arbeit nur am Wochenende bzw. an Feiertagen bauen). Was wir heute gemacht haben:
1) Für die Schächte in den Füßen haben wir Halterungen angefertigt und eine herausnehmbare Revisionsplatte eingeschraubt, auf die die Stecker und so kommen. So kann ich nacher noch zusätzliche Stecker einbauen.

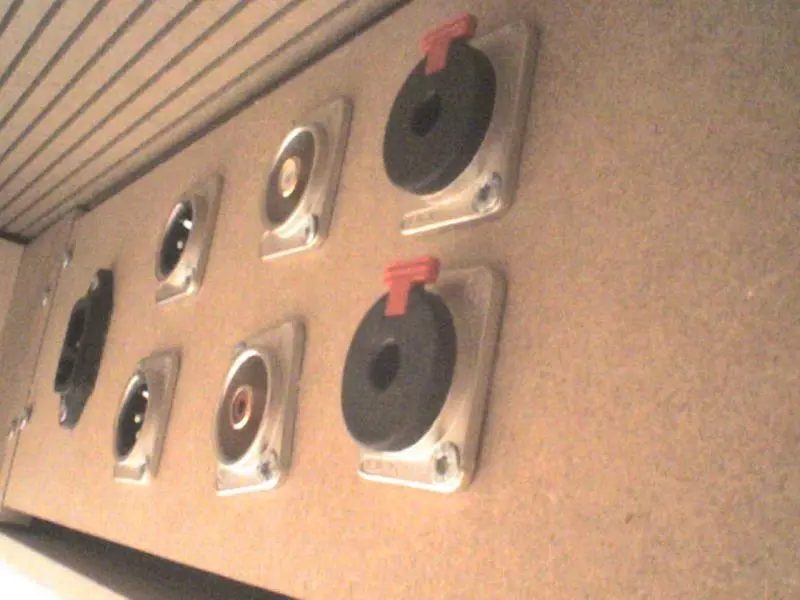

Es sind jeweils rechts und links ein Paar XLR, Cinch und Klinke Buchsen eingebaut. Im linken Bein ist auch eine Kaltgerätbuchse mit integriertem Netzfilter eingebaut.

2) Für diese Schächte haben wir passende Abdeckplatten geschnitten mit Griffen und Kabellöchern drin. Diese werden nacher durch Magnethalterungen gehalten.

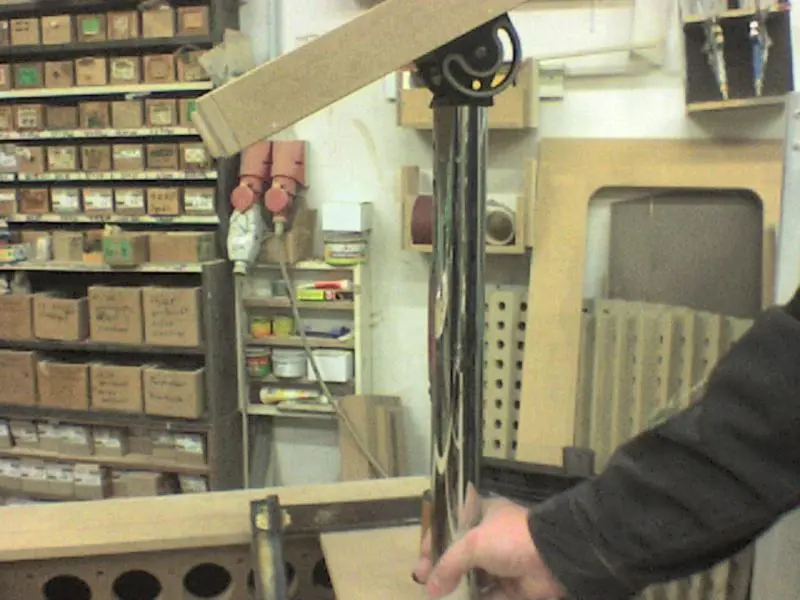

3) [Das schwierigste] Die CD Player-Ständer haben wir gemacht. Die Rohre sind aus Chrom. Von oben haben wir ein rundes Stück Holz hineingepress und festgeschraubt. In dieses Holz konnten wir dann eine zweigeteilte Schraube gedreht: Die eine Seite hat eine Spanprofil und die andere ein normales "Muttergewinde".

Die Rohre werden unten durch große geleimte Holzblöcke gehalten. Wir haben einfach zwei Platten aufeinander geleimt und anschließend mit einem 45er Topfbohrer die Halterung gebohrt. In diese Blöcke haben wir von der Seite Löcher gebohrt und von innen eine Schlagmutter hineingeschlagen. So kann ich die Rohre von Aussen fixieren.

4) CD Player Bretter. Keine große Sache: Ein Brett mit Kanten ;)

Beim nächsten Mal können wir mit dem Schleifen anfangen.


Anhänge

  • DSC00133.jpg
    62,3 KB · Aufrufe: 321
  • DSC00132.jpg
    56,6 KB · Aufrufe: 361
  • DSC00130.jpg
    59,1 KB · Aufrufe: 362
  • DSC00129.jpg
    53,6 KB · Aufrufe: 337
Wow.. das macht doch schon einen sehr guten Eindruck! Wie viel Geld habt ihr da bisher reingesteckt? Und wie hoch habt ihr die Gesamtkosten kalkuliert?

Dtd, die Buchsen mit Absicht krumm und schief eingeschraubt!?

Das war heute so eine Sache :d

Die Buchsen sieht man von aussen nicht, also macht das nichts. Die sind hinter einer Klappe ;)

Hatte die Schraube ausversehen schief eingedreht.

Edit: Kosten?
Keine Ahnung. Ganz, ganz grob:
Holz: 250€
Kabel und Stecker: 120€ (Audio) + 35€ (Restliche)
Kleinteile: ???

Die Winkel für die CD Player hatten wir noch im Keller. Viele Kleinteile sind in der Werkstatt auch so vorhaben. So genau kann man das nicht beziffern.

Zuletzt bearbeitet:
Hier noch mal drei Fotos:

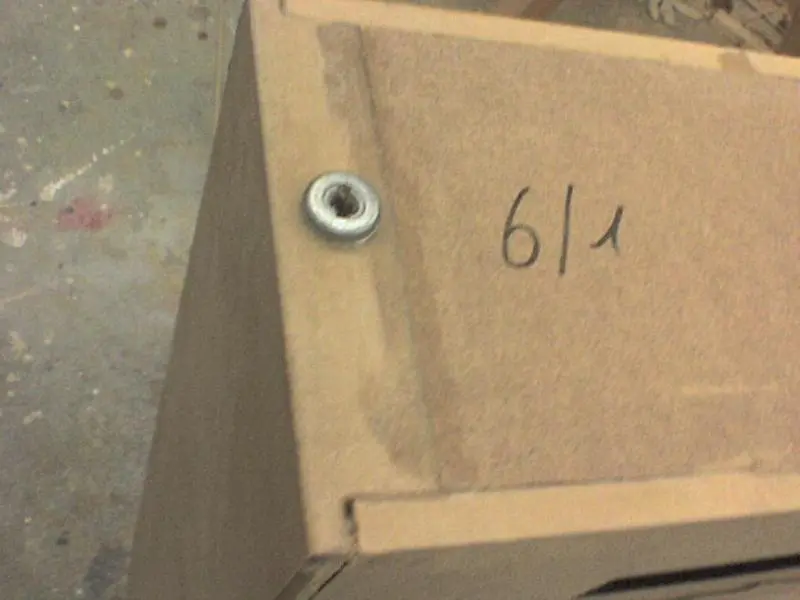

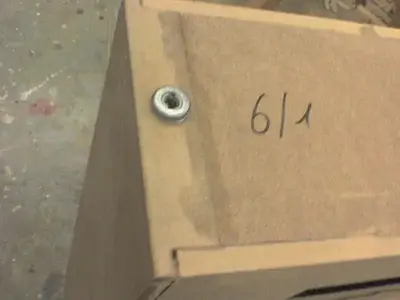

Auf dem ersten sind die höhenverstellbaren Füße zu sehen. Die Verstellschraube ist von innen in diesem Schacht.

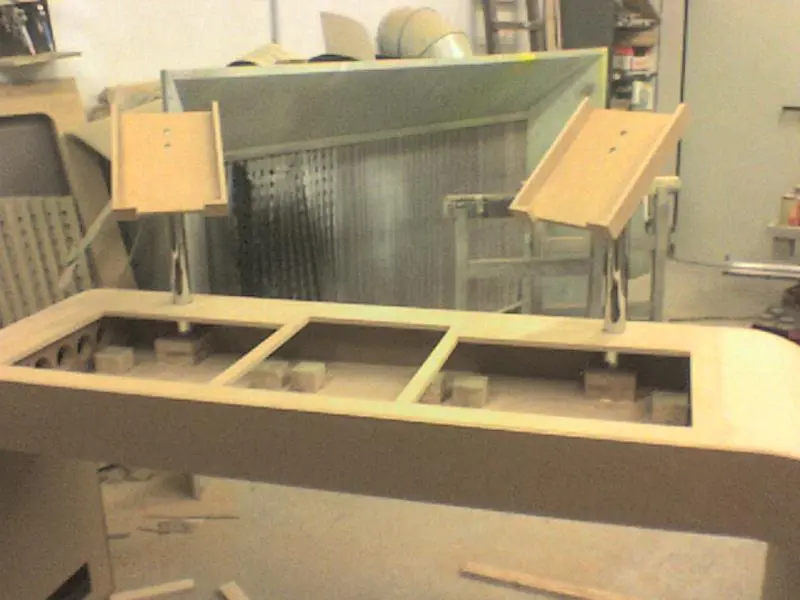

Auf dem zweiten ist das Pult inkl. den jetzt fertigen CD-Ständern zu sehen

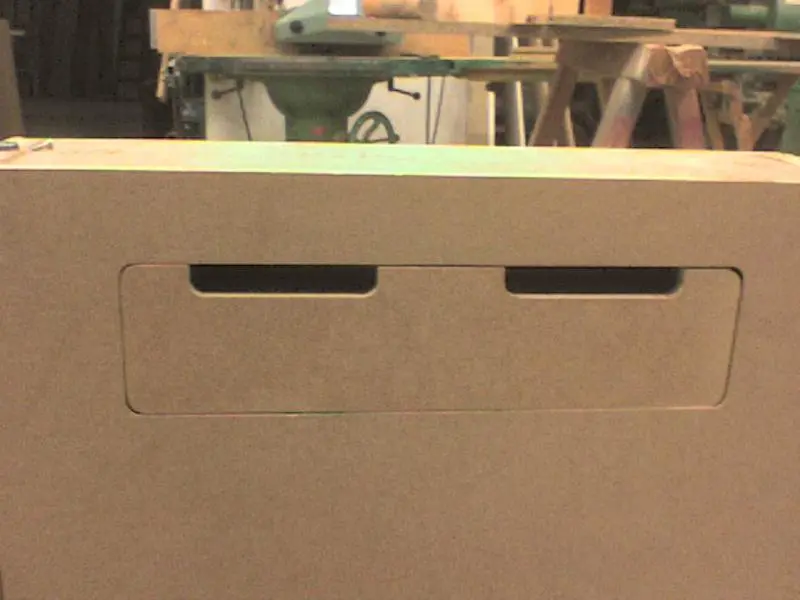

Auf derm dritten sind die Abdeckplatten für die Schächte mit den Steckern und Schrauben zu sehen.

Edit: Man sieht es auf dem Foto nicht ganz, aber die Platte schließt absolut bündig ;)


Anhänge

  • DSC00135.jpg
    43,1 KB · Aufrufe: 306
  • DSC00134.jpg
    50 KB · Aufrufe: 341
  • DSC00136.jpg
    45,7 KB · Aufrufe: 322

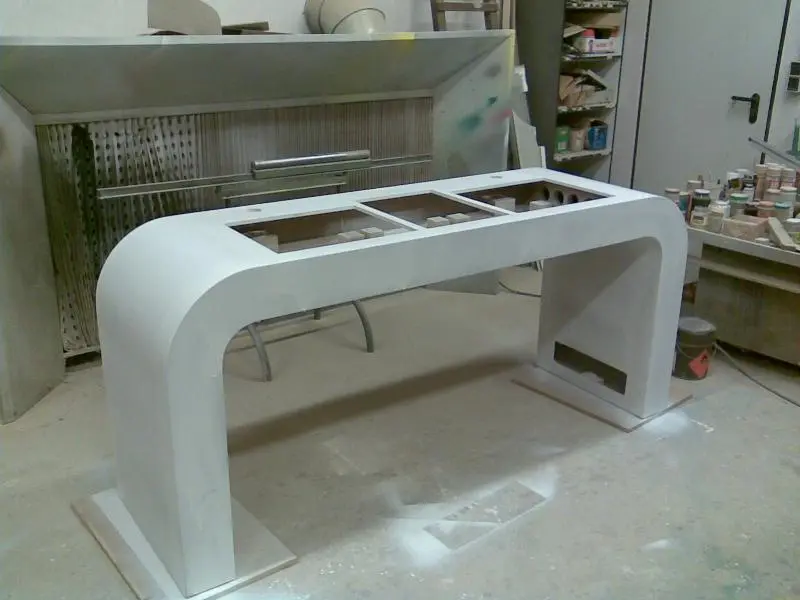

So, gestern konnten wir nach langem Spachteln und ewigem Schleifen das erste mal Grundieren. Wir sind keine begnadeten Lackierer also schimpft nicht über die Nasen. Die werden einfach beim Schleifen einfach weggeschliffen. Ausserdem soll sich das Holz ja vollsaugen.

Als Lack haben die Lackfüller + Härter + DD Verdünnung genommen. Damit der Lack zum Schluss an den Kanten nicht bricht, haben wir die mit der Oberfräse und einem Fräskopf mit so einem kleinen Kugellager dran (Hab ich vorher noch nie gesehen) abgerundet.


Anhänge

  • Bild033.jpg
    48,5 KB · Aufrufe: 390
Zuletzt bearbeitet:
Die Grundierung ist soweit fertig. Jetzt ginge es an die letzte Schicht Oberflächenlack. Eigentlich wollte ich hochglanz haben, doch der Lack kostet mal eben 300€ + Schleifmittel (5000, 10000, 16000), deshalb lackieren wir nun mit günstigerem matten Lack. In zwei Wochen sollte das Pult bei mir zuhause stehen.

Bei der Arbeit die du da rein gesteckt hast würd ich aber genau den favorisierten Lack nehmen, sonst ärgerst dich hinterher evn.
Abschleifen und neu lacken kommt dann richtig teuer.

Wir halten jetzt ersteinmal nach einem günstigerem Hochglanzlack Ausschau ;) Ansonsten ist Seidenglanz auch nicht schlecht.

Da sind schöne Projekte, Hut ab für den Aufwand.
Könnte man die Rundungen nicht besser mit gebogenem Sperrholz machen? So wie es bei Stühlen oder Booten gemacht wird? Dann hätte man sogar eine schöne Holzmaserung.

Das könnte man. Aber dann müsste man eine Formverleimung machen. Das heißt, du brauchst zuerst eine Pressform und eine Presse, dann musst du mehrere Schichten Holz (< 1mm) in zusammenleimen. Das ganze dauert kurz gesagt ewig. :p Außerdem wollte ich ja eine schöne Lackoberfläche. Maserungen wären da fehl am Platze.

Da ist die Lösung mit den Biegeplatten viel schneller, da man die direkt leimen kann.

So. Zu unserem Lackproblem:

Wir haben jetzt doch den Hochglanzlack gekauft. Insgesamt haben wir vier Mal mit Spritzfüller (RAL 9016) grundiert und geschliffen und anschließend heute mit Decklack (RAL 9016 Seidenglanz) die letzte Farbschicht aufgetragen.

Morgen wird dann der Hochglanzlack gespritzt, der nach dem Härten poliert wird, und dann sind wir bis auf die Kabel fertig.

Wir haben jetzt das erste Mal mit dem Hochglanzlack gespritzt. Morgen kommt das zweite und letzte Mal. Danach überlegen wir, ob wir den Tisch aufpolieren oder so lassen. Der Lack hat Autolackqualität, das heißt, wir könnten den Tisch so spiegelnd und glatt wir ein Auto machen. Doch das ist eine Menge Arbeit. Wahrscheinlich lassen wir ihn mit dem einfachen verlaufenen Lack.

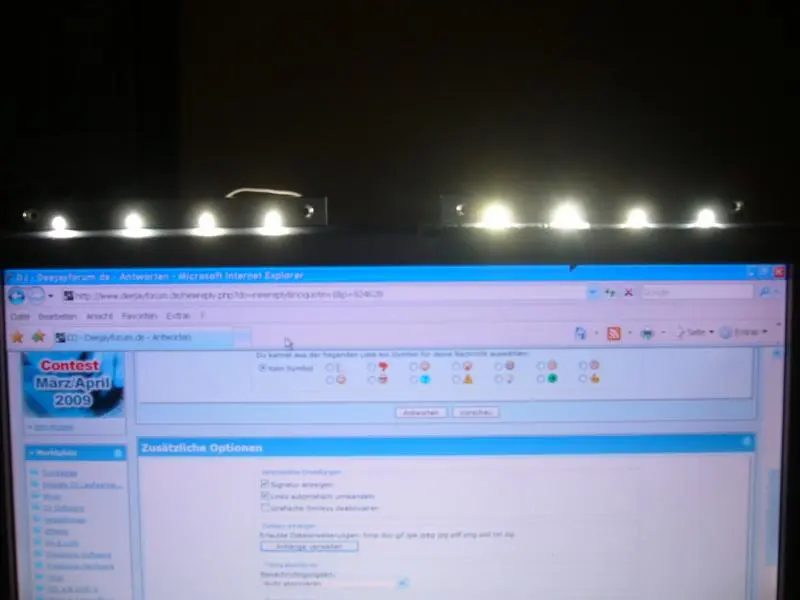

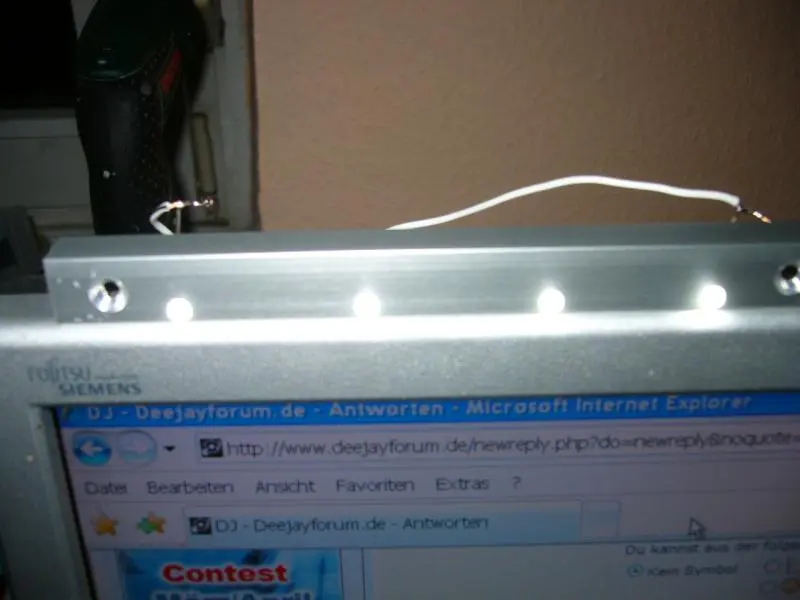

Habe eben den Lötkolben geschwungen und LED Aluminium Schienen für die CD Player Bretter gemacht. Diese Schienen werden unter dem Slot-In passgenau angebracht. Die LEDs sind über ein Poti im Tisch in der Helligkeit regelbar (Denn sie sind wirklich sehr hell) und um 20° nach unten geneigt.


Anhänge

  • P1060308.jpg
    36,8 KB · Aufrufe: 344
  • P1060309.jpg
    32,2 KB · Aufrufe: 306
Schön gemacht, was hat das Alu für eine Stärke!?
Wenn du noch nen Stück überhast könntest noch mal probieren anstelle der LEDs direkt nen Stück Acrylglas einzusetzen und dieses dann zu beleuchten.
Von unten anrauhen und dann hast gleichmäßig die komplette Fläche ausgeleuchtet. :)

Das ist eine kantige U-Leiste aus dem Baumarkt, die gesamt die gleiche Stärke, wie die Platte hat.

Mir reicht diese Lösung. Das Alu sieht nett aus und alle Bohrungen sind angesenkt. :)

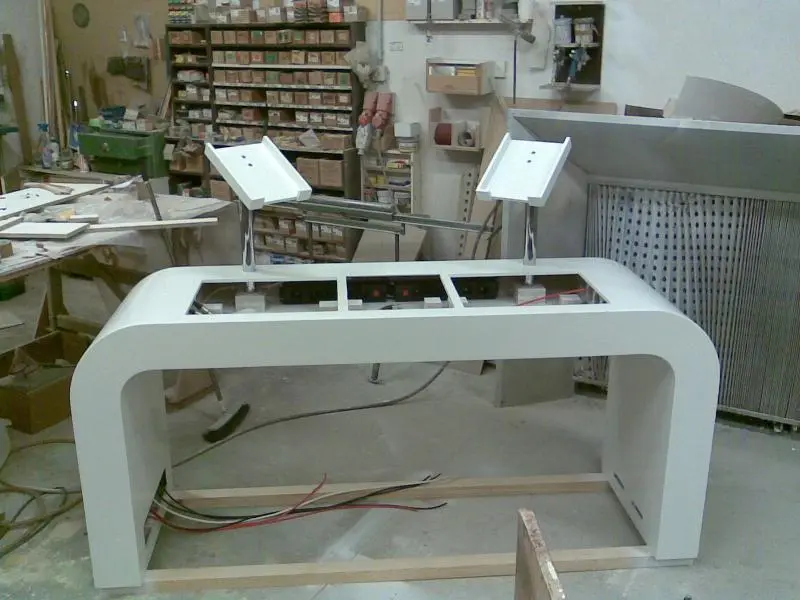

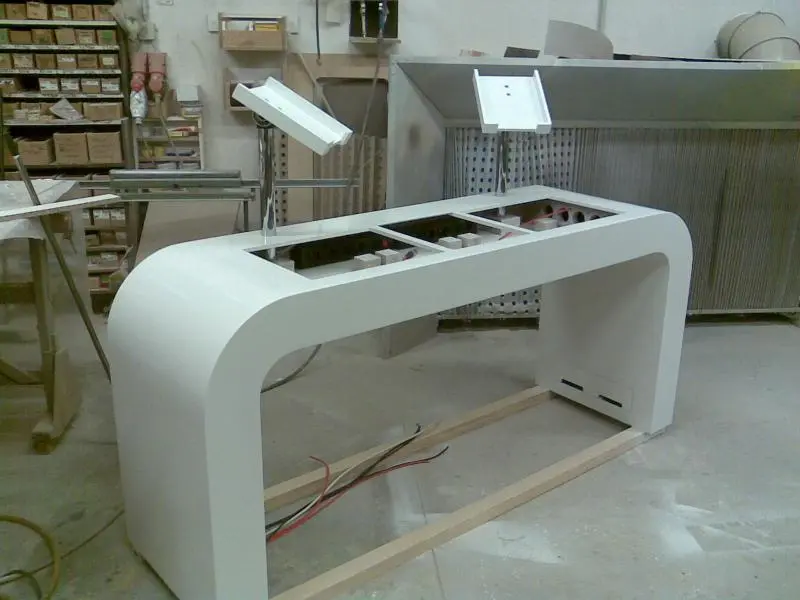

So, das Pult ist bis auf ein paar Kabel fertig ;) Morgen kommt das gute Stück nach Hause.


Anhänge

  • Bild036.jpg
    54,3 KB · Aufrufe: 349
  • Bild037.jpg
    63,5 KB · Aufrufe: 358
jetzt täten mich in summe arbeitsstunden (also 2 leute zählen auch zweifach) und materialkosten interessieren. gut aussehen tut es. bei den CDJ werden die kabel aber wohl sichtbar verlaufen, oder?
warum sind sie so dermaßen hoch über den TTs (die obendrein versenkt sind) platziert?

wie ist die verwindungssteifigkeit für den transport? in meinem kompakten treppenhaus würde es am stück sicherlich nicht durchkommen.

Also wirklich: Respekt!

Sieht richtig gut aus! *Neid*

Eine grobe Aufwandskalkulation würde mich auch interessieren.

Greetz, Dreams

Also wir haben ungefähr 10 Samstage plus 2-3 weitere Tage benötigt.

Die Materialkosten rechnen sich wie folgt zusammen:

Holz: 250€
Kabel: 150€
Lack: ~300€ (Verdünnung und Spritzfüller waren noch ausreichend da)

Die CD Player sind garnicht mal so hoch über den Turntables. Aber sieh es dir gleich am besten auf den Fotos an. Die Kabel verlaufen teilweise sichtbar. Die gehen ungefähr 15cm runter und verschwinden dann im Chrom-Rohr.

Verwindungssteife? Das Ding ist so stabil als wäre es aus einem Block geschnitzt. Es ist uns einmal komplett auf den Kopf umgefallen und es hatte nichteinmal einen Riss. ;)

Da es nun fertig ist, habe ich ein paar mehr Bilder gemacht:

http://skyart.de/pult/pult1.jpg
http://skyart.de/pult/pult2.jpg
http://skyart.de/pult/pult3.jpg
http://skyart.de/pult/pult4.jpg
http://skyart.de/pult/pult5.jpg
http://skyart.de/pult/pult6.jpg
http://skyart.de/pult/pult7.jpg
http://skyart.de/pult/pult8.jpg
http://skyart.de/pult/pult9.jpg
http://skyart.de/pult/pult10.jpg
http://skyart.de/pult/pult11.jpg
http://skyart.de/pult/pult12.jpg
http://skyart.de/pult/pult13.jpg

Zuletzt bearbeitet:
So, ich sag mal was dazu, weil ich auch schon viele Möbel selbst gebaut habe und das auch auftragsmäßig für Kunden mache.

Ihr habt das wirklich richtig gut hinbekommen, muss ich schon sagen. Ich bin jetzt nicht so ein Fan von Weiß, weil es son Trend ist, aber trotzdem ist die Lackierung doch recht gut geworden und das obwohl ihr ja wohl nicht in einer Kabine gespritzt habt. Sieht zwar leicht nach Orangenhaut auf dem einen unscharfen Foto, aber andere Fotos zeigen ja auch den Glanz und für Nicht-Profis isses TOP.

Auch die Geräte sind sehr schön integriert, besonders die CDJs. Schön ohne sichtbare Kabel, so mag ich das auch. Ich find auch die Led-Beleuchtung nicht so schlecht, obwohl ich mir wohl etwas exklusiveres gebaut hätte, weil ich diese weißen LEDs so langsam nicht mehr sehen kann, aber gut, ist Geschmackssache.


Was ich nicht so mag, sind die Cinch-Stecker, da hättest Du ruhig schönere nehmen können als diese Null-Acht-Fuffzehn-Goldstecker für 0,99 €!!!:D
Und das Stromkabel, da hätte ich auch was besseres genommen als so nen billiges Baumarktkabel, was bestimmt in einer Mehrfachleiste endet.

Aber das sind kleine Details.


Insgesamt muss ich doch sagen: Super Projekt und auch wirklich durchgezogen, ist auch nicht selbstverständlich hier im Forum.

Macht weiter so.

Ja ich habe alle Stecker und Buchsen von Neutrik bis auf die Chinch Stecker. Da hatten die nichts im Shop, also musste ich wohl oder übel diese nehmen ;)

Das Stromkabel ist kein billig Ding. Wir haben zwei schraubbare Steckdosenleisten angeschraubt und die Kabel abgetrennt. Anschließend ein abgeschirmtes 1,5mm² Kabel zu einer Kaltgerätebuchse mit integriertem Netzfilter genommen ;)

Hatte es noch garnicht geschrieben: Die Füße sind durch diese Schächte mit einem Imbus in der Höhe einstellbar, so dass man das Pult genau ausrichten kann.

Schade jetzt geht ein Projekt zuende, welches ich immer mit großem Staunen und viel Respekt verfolgt habe:(. Manchmal fing man echt an zu träumen....:)

Das Teil ist super geworden, ich glaub es gibt hier nicht viele die ein Projekt so konsequent durchziehen, wie du/ihr das gemacht habt.

Wünsch dir viel Spaß mit dem geilen Board
