Der Marke *EIGENBAU* Thread

[CoarseBeat]

hab mir aus solchen Industrie Profilen nen DJ pult für meine 2 Pioneer Cd-Player und meinen Vestax Mischer gebaut

zeig uns Pics sonst glauben wir nix



[BeamWalker]

Da ich letztens auf einer längst verschollen geglaubten CD ein paar Fotos von meinen Boxenbau wieder gefunden habe, dachte ich mach ich mal eine kleine Fotoserie daraus. Möchte allerdings gleich dazusagen, dass es sich bei der Kamera um eine 2 MPixel Digicam aus erster Generation handelt, man sollte also von den Fotos nicht zuviel erwarten. Ausserdem handelt es sich hierbei um ein Bastelprojekt für zu Hause, die Lautsprecher sind also von Perfektion weit entfernt.

Zur Box selber:
Gedacht ist der Lautsprecher als DJ Monitor, also um ihn neben dem Set stehen zu haben, für den Einsatz als Studio-Monitor sollte man auf jeden Fall absehen. Ist für mich auch gar nicht nötig, ich wollte einfach nur ein paar Abhörmonitore und dafür sind sie super geeignet.
Installiert ist ein 6,5“ Bass von Infinity, sowie ein Hochtöner der Firma Vifa. Als Frequenzweiche kommt eine Infinity 2 Wege Weiche mit einer Trennfrequenz von 3500Hz zum Einsatz. Da der Bass sehr kräftig ist, konnte ich den Hochtöner mit +-0dB anschließen und konnte die -3dB Hochtonabsenkung außer Acht lassen. Die beiden Chassis passen sehr schön zueinander und haben ein recht sauberes Klangbild.
Bei der Gehäuseberechnung musste ich leider einige Kompromisse eingehen, da die Monitore direkt neben meinem DJ Set platziert werden sollten. Wären die Monitore so tief wie sie laut Berechnung sein müssten, würden sie, da sich das DJ Set direkt an einer Wand befindet, zu weit in den Raum hineinragen. Um jedoch das Gehäusevolumen nicht völlig zu reduzieren habe ich die Breite sowie Höhe etwas vergrößert.

Aller Anfang des Boxenbaus ist das äußere Rechteck:

Zum Einsatz kommt 16mm MDF Holz. Das hat den Vorteil, dass es billig ist und man es im Baumarkt so Zugeschnitten kaufen kann, wie man es haben will. Außerdem lässt es sich gut verarbeiten und hat akzeptable Klangeigenschaften.

Als nächstes steht die Schallwand an. Da besonders der Hochtöner mit der Schallwand in einer Ebene liegen soll, ist es eigentlich notwendig mit einer Fräse eine Nut mit in die Kreisöffnung zu schneiden. Mangels Fräse, habe ich auf die eigentliche Trägerplatte aus MDF, eine 4mm (genauso dick wie die Metallplatte des Hochtöners) dicke Sperrholzplatte geleimt. Um dem tristen Einheitslook etwas zu entgehen, habe ich mir für die obere Schallwand etwas Besonderes einfallen lassen, schließlich möchte ich nicht, dass meine Box aussieht wie ein Schuhkarton.

Um angeschlagenen Kanten zu entgehen war als nächstes das Abrunden aller Ecken und Kanten angesagt. Also Schwingschleifer auspacken und los geht’s. Wie ich finde nicht nur eine praktischere Verbesserung, sondern auch ein optische.

Als nächstes ist erst einmal Anprobe der Chassis angesagt. Soll ja schließlich auch alles passen. Oben im Bild sieht man, dass ich für die Kanten Schablonen aus einfacher Pappe zurechtschneide und dann in Sperrholz umsetzte. Die obere Kante ist bereits fertig, rechts sieht man die Papp-Schablone.



[BeamWalker]

Mein nächstes Problem war die Unterfütterung und Montage meiner kleinen Sperrholzplättchen. Ich möchte natürlich nicht, dass nachher irgendetwas klappert oder lose herumhängt. Da mir Holzspachtel oder MDF Füller in der Menge viel zu teuer war, kam ich auf eine etwas befremdliche Idee. Vom Sägen meiner Rundungen hatte ich noch Unmengen an Sägespäne, die ich mit Wasser und etwas Leim zusammen vermengt habe. War zwar eine ziemliche Sauerei, funktioniert aber tadellos.

Um das Sperrholz zu fixieren habe ich mich dann aber doch noch für Holzspachtel entschieden, denn mit ihm ist es möglich eine glatte Oberfläche zu erhalten. Ein weiterer Vorteil ist die kurze Trocknungszeit und eine einfache Handhabung.

Da ich mich von vorne herein dafür entschieden habe die Box in irgendeiner Weise zu lackieren oder zu bespannen stand jetzt der letzte Punkt auf der Tagesordnung. Nach Schleifen des Holzspachtels hätte man grundieren und anschließend Lackieren können. Das Problem dabei ist jedoch, dass man die Ungenauigkeit meiner 30Jahre alten B&D Stichsäge und meiner Grobmotorik weiterhin sehen konnte. Lackieren war also keine Option mehr, genauso wenig wie der Bezug mit Teppich oder Filz, da meine Sonderkonstruktion ein mehrmaliges Schneiden des Stoffes zu Folge gehabt hätte.
Entschieden habe ich mich letztendlich für den Einsatz von geschwärzter Glasfaser. Da der Umgang mit Glasfaser ein ganz anderes Thema ist, möchte ich hier jetzt nicht weiter darauf eingehen. Es sei nur so viel gesagt, es macht die Box nahezu unkaputtbar, schmiegt sich an das Holz an wie eine zweite Haut und sieht sehr gut aus.

Um sich ein Bild von der Oberflächenstruktur zu verschaffen noch mal ein Bild aus einer anderen Perspektive

So nun sind die Monitore an und für sich fertig. Fehlt nur noch etwas Dämmmaterial, ein Terminal in der Rückseite und dann kann die Party steigen.

Mit dem Ergebnis bin ich mehr als zufrieden, denn die Dinger können verdammt laut und haben dabei erstaunlich viel Druck.

Die ganze Bauaktion ist zwar schon etwas her, ich würde mich dennoch über Feedback freuen.



[eno]

Echt coole Sache, muss ich sagen. Super Idee. Zwar kann ich auf einigen Bildern nix erkennen aber was soll's. Nur beschleicht mich das Gefühl, dass der Kauf einer fertigen Box billiger g'wesen wäre. Dafür hat keuin andrer socl geil designte Teile. *einbisschenneidischist*



[Danny Who]

je nach boxentyp kann man beim selbstbau draufzahlen oder sparen im vgl zur fertig box.

irgendwann nach dem studium werd ich mir auch einen highend bausatz gönnen. die sind dann so gut wie 2 bis x mal so teures fertigmaterial



[BeamWalker]

Ach, also so teuer waren die Boxen eigentlich gar nich. Für das Holz habe ich auf jeden Fall unter 10 Euro bezahlt. Frequenzweichen stammen aus meiner alten Car-Hifi Anlage, genau wie die Glasfaser. Wobei die schwarze Glasfaser pro m² sowieso nur 4 € kostet und man den Preis für den Polyesterharz sogar noch darunter ansiedeln kann.
Die einzigen teuren Parts waren die Hoch-und Tieftöner, da ich ausschließlich Neuware installieren wollte. An die Tieftöner kommt man mittlerweile allerdings günstiger ran. Über diese gabs schon mal einen anderen Thread. Die Hochtöner konnte ich über Beziehung auch für ungefähr die Hälfte ergattern.
Trotzdem gebe ich Dir recht, fertige Monitore wären nich so viel teurer geworden, dafür sind meine halt einzigartig und weiss halt, dass man die selbst gebaut hat. Ist halt so´ne kleine Egospritze .



[Jean l'eau]

Huhu,

Gut, 100% selbst gemacht habe ich es nicht, mein vater kennt nen Schreiner, der ist mir "ein wenig zur Hand gegangen".

Ergebnis: ein neues Pult. 111 x 60 x 150 (Höhe, Tiefe, Breite)

Features:
- eingelassene TT's / Mischpult
- geiles Pult eben

Lackierung, Grundierung etc. kommen noch, das ist jetzt nur der 'Rohbau'. Außerdem wird oben noch eine Plexiglas-leiste angebracht

Verzeiht meine schlechte Digi...

Greetz

jan

PS: wenns lackiert is, gibts nomma Bilders



[DJ_Fruchtzwerg]

@ Jean : Sehr sehr geil geworden! Welche Farbe solls denn bekommen? Auch eine sehr kluge Aufteilung mit den Fächern drunter! Gefällt mir echt sehr sehr gut! Wieviel hat dich das Material jetzt gekostet?

Gruß, Fruchti



[Jean l'eau]

Tja, das ist so ne Sache. Ich würde gerne auf die Oberseite, also die Platte, in die die TT's und der Mixer eingelassen sind, Chromlack auftragen und passend dazu vielleicht meinen 1210er auch Silber lackieren... Muss aber schauen, wie das mit Magnetik und Metall is etc. Nicht dass sich die TT's dran stören

Und auf die Vorderseite soll irgendein Emblem, keine Ahnung, evtl. Quietschgrün oder sowas und n Bild von mir

Na, ma schaun, die Ferien dauern ja noch ne Woche

Gezahlt hab ich so zwischen 80-120€, die Rechnung kommt nocht. Aber da er Schreiner ist, kriegt er das Holz natürlich um einiges billiger, vorteilhaft

Und die unteren Fächer sind alle auf Platten abgestimmt, also ca. 32 x 32, bissl Platz is gelassen.

Greetz



[Guest]

Sehr geil Jan und endlich mal jemand der nicht die Wand anglotzt

Schöne Sache das, bin auf das Endprodukt gespannt, sieht so schon sehr gediegen aus.



[CoarseBeat]

@hyline:
wenns der PLatz hergebenwürde würd icha uhc net die wand angugge....

@Jean:
Wie wärs mit orange, blau, weißer Lackierung im sunshine live Style, mit einem dicken Logo vorne drauf?



[eno]

@ Jean l'eau Geil. Noch ein SL-Verrückter. Sieht heiß aus, aber du musst noch die Schraubenköppe verspachteln, damits ne ebene Fläche gibt. Und von vorne sieht das sehr bullig aus. Da muss was ran. Logos (Sunshine/ Denon/ Stanton z.B.) oder sonstige Verzierungen.



[Jean l'eau]

Jepp, genau so hab ich auch gedacht. Das Verspachteln mach ich heute noch, wenn ich es denn schaffen sollte, von meinem Stuhl aufzustehen... Mein Kopf ****** Vodka!

Welches Logo draufkommt, weiß ich noch nicht. Ich werds aber so machen, dass ich die gesamte Fläche in irgendeiner Grundfarbe lackiere, dann das Logo/Symbol aufklebe und mit ner anderen Farbe dann drüberstreiche. Denke ich... Ich denk morgen nochmal drüber nach

greetz



[Frank Riel]

hmm... falls da mal was mit deinen TT's sein sollte, dann aber viel spass beim raus-"grübeln"!!



[Jean l'eau]

@Frank: jopp, soweit hab uich auch gedacht. Das oberste Brett ist frei abnehmbar, also nicht festgeschraubt. kein problem



[Jean l'eau]

So, mal ein Update.

Hab jetzt die Vorderseite weiß gestrichen. Das Oberteil sollte eigentlich silber-grau werden (Chrom war schwer zu realisieren), ist aber leider mausgrau geworden.
Was jetzt noch fehlt ist einerseits ein Spruch auf der Vorderseite, der in schwarz entweder aufgemalt oder aufgesprayt wird. (N Symbol/Bild/Foto etc. is mir zu aufwendig) Was, das weiß ich noch nicht. Vielleicht was in der Art wie "in Techno we trust"... Und zweitens noch die Plexiglasleiste an der Oberseite. Kommt die Tage noch dran, hat ja Zeit. Evtl. wird auch noch was mit Neonlampen gemacht, ma schaun. So hier, bildas:

Liebe Grüße,

jan

PS: Paar Unebenheiten sieht man noch, auch n paar Schrauben, aber mich störts nicht. Bin eigentlich ganz zufrieden Is übrigens alles Acryllack, stinkt nich so.



[Flynn]

schon sehr chic und ansehnlich!

ABER anstatt des meterstabes hätte ich lieber 'ne wasserwaage auf dem 3. & 4. bild neben deinem plattenspieler liegen sehen, denn entweder ist die komplette abdeckplatte windschief oder die plattenspieler stehen schräg bzw. sehr schräg (???) - und das kommt nicht wirklich gut...



[tom beltor]

an deiner stelle haette ich klebefolie genommen.
so haettest du die unebenheiten nciht drinne, udn auch keine schrauben.
schade ich finde das versaut das pult weider ein bischen, durch unsauberes streichen.

ich wuerds nochmal aendern....



[Jean l'eau]

@Flynn: jep, da is mir ein kleines Malheur passiert. Die 2. Platte saß nicht gerade, also ist das Oberteil (, das nicht fest angeschraubt ist) windschief. Lässt sich aber leicht kaschieren bzw. reparieren, da die oberste Platte ja nicht fest ist. Aber blöd isses, kein Zweifel.

@Tom: Hast recht. Hätte ich tun sollen. Aber da das Ding in meinem Zimmer steht und es sowieso (kaum) jemand anderes als ich es zu sehen bekomme/n, störts mich nicht so sehr. Ich kann damit leben, sagen wir's so Dann denk ich wenigstens immer dran, wie ich es nicht machen sollte!

Greetz



[Danny Who]

@jean

ist die deckplatte multiplex? wenn ja: wie stark, wie viele lagen und was kostet die? m² oder stückpreis?

habe über weihnachten mein wunsch-ultraluxus-edelpult entworfen. im prinzip wie deins. verkleidung und tts eingelassen.
wenn ich so mit den stoffdichten (holzwerkstoffe durchschnitt 0,65 dichte) richtig gerechnet habe, dürfte es gut 150 kg wiegen.

basierend auf kantholz, verkleidet echtholz (biegesperrholz, keine kante in der verkleidung), multiplex regalbasis und echtholz aufbauten für cd spieler.

verkleidung müsste ein tischler machen.

ich schätze mal, dass das insgesamt 1000 steine kosten würde.
in meinem cottbusser studentenheim würde das ding sicher nicht viel bringen, weil hier ne temporäre bleibe ist und zuhause muss ich platz sparen und die verkleidung würde nicht zu meinen zimmernöbeln passen.
außerdem habe keinen job, will musik, SSL und n ibook ham.

aber träumen darf man ja. es kommt irgendwann. ganz bestimmt. ganz nobel



[Jean l'eau]

@Danny:
Das sind 18mm MDF-Platten Birke, soweit ich mich entsinnen kann. Den Stückpreis kann ich dir leider noch nicht sagen, hab die Rechnung vom Schreiner noch nicht.

Viel Glück bei deinem Projekt Jeder darf träumen!

greetz



[p0i]

fettes teil jean,
hast du vielleicht irgendwelche skizzen oder ähnliches zu deinem ding?!

mfg



[renato granato]

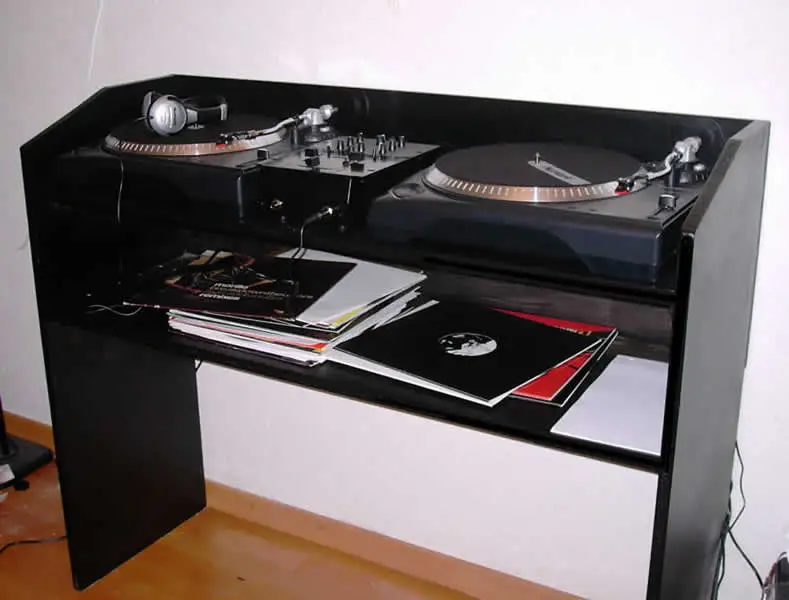

oh man, hätt ich den Thread mal gekannt bevor ich gestern mein neues Pult gebaut habe..wirklich sehr edle Sachen dabei, hätt ich mir einige Anregungen holen können..naja trotzdem mal ein Pic:



[BenJourno]

Och, deins find ich aber auch sehr fein bin auch grad beim Anregungen sammeln.
Hab im Baumarkt so edles schwarzes Fichtenholz gesichtet, mal sehn was sich da machen lässt

Gruß



[Dj C. Rohdan]

Hab mir da auch was feines gebaut (Grad damit fertig geworden):

Der Anfang:

Schon etwas später

Fertig Juhu:

Seite

und vorne

Material MDF 1,6 mm (Materialkosten ca 45 €)
Rollen (ca. 25 € (4 stück mit 80 mm Durchmesser)
Sonstiges, Schraubem, etc... 20 €)
Also ca 90 €

Arebitszeit ca 6 Stunden

Wirkt echt massiv, mal schauen obs auch so bleibt.
