Bilder von Mixer Innenleben

[Crimy]

Hallo zusammen

Ein wenig seltsames Thema, aber mich interessiert, ob ihr Bilder habt oder im Netz Seiten darüber zu finden sind vom Innenleben der Profi Mixer...

Meine älteren Mixer hatte ich auch schon geöffnet für Reparaturen und dabei doch recht interessante "Basteleien" der Hersteller entdeckt.
Der damals sehr teure Numark DM 1975 (einer der ersten mit Sampler) war doch recht billig Verarbeitet trotz des hohen Preises.

Wie sind die Hi-End Modelle von Xone, Pioneer (DJM800, 600), Ecler?

Zahlt man wirklich nur für die Namen und Features, oder kriegt man auch QUALITÄT?

Fragt

Crimy



[Gast1490]

Bilder vom Urei 1620 LE Innenleben :

http://www.ureidj.com/img/products/1620_insideA.JPG
http://www.ureidj.com/img/products/1620_insideB.JPG

Zeigt relativ deutlich, was da alles so drin steckt , vor allem die ALPS Blue Velvet Rotaries sind eine Augenweide.



[Crimy]

Der Aufbau ist sehr schön und professionell, ich zweifle, ob Pioneer einen solchen Aufbau betreibt.

Mich nimmt wunder, ob ein Hersteller getrennte Chassis für den Analogteil und/oder den HF Teil baut, wie es bei teureren HiFi Geräten der Fall ist.

Ich mach mich weiter auf die Suche



[scratch it]

Vestax R1



[Kosty]

Hab noch paar alte fotos von meinem damaligen djm 500 gefunden.

allerdings in grottenschelchter quali :



[Patrick]

Hier noch einige vom DJM500 MKII:

Also ich schraub meinen DJM800 ganz sicher nicht auf !

Der Beitrag hilft hier keinem weiter!



[Kosty]

DJM 800 fader



[MC_Sheep]

So

war mir jetzt etwas zu umständlich das bild hier hochzuladen aber für technikintressierte gibts auf der rückseite vom DJM800 handbuch ein blockschaltbild vom DJM800

Handuch gibts HIER

ist mal ganz intressesant was da alles mit der musik gemacht wird

gruss
sheep



[Crimy]

So, ich kann auch ein paar Bilder beisteuern

Vestax PMC 007

Zwar kein DJ Mixer, zeugt aber über die Qualitäten von Allen & Heat (WZ316), echt sauber, alles einzelne Karten, steckbar:

Der Denon DNX-100:
http://www.skratchworx.com/images/Denon/dnx/dnx_100_inside.jpg

Der Pioneer DJM707:
http://www.skratchworx.com/images/Pioneer/707/707_inside.jpg

Grüsse
Crimy



[Patrick]

Kinders, Kinders.
Macht die Bilder doch net so groß. Dann setzt doch einen Link drauf, damit man sich die Vergrößerung anschauen kann, wenn man möchte.



[Patrick]

Hier ist das Innenleben eines Mixers, den eine Firma nur in silber baut.

Klicke auf das Bild:



[Patrick]

hätter gern ein paar bilder vom xone 92

meinen will ich nicht aufschrauben

Das lag mir schon lange im Bauch. Nur schade, daß ich noch keine digitale Spiegelreflex habe.
Sämtliche Drehpotis sind von ALPS. Die Fader von den Mikrokanälen ebenfalls. Die Linefader 1-4 sind von Alpha-Electronics (könnte der Komplettname von APLS sein), der Crossfader von Penny+Giles. Wer dieses Pult kauft, der kauft echt gute Qualität. Viel Spaß beim Stöbern.



[DJ Sawtooth]

Allen & Heath XONE 62...

Vorteil gegenüber dem 92er: Kein SMD

ftp://paforum@ftp.noetec.at/images/Sawtooth/Xone.JPG



[Patrick]

Allen & Heath XONE 62...

Vorteil gegenüber dem 92er: Kein SMD

ftp://paforum@ftp.noetec.at/images/Sawtooth/Xone.JPG

schöner Link. Hast Du für mich auch ein Passwort?



[ThomasTribe]

Hi,
also einfach mal auf Ok klicken!Geht auch ohne PW!

grüße T



[DJ Sawtooth]

User = paforum
passwort gibts keines

viel Spass damit ...



[bossa]

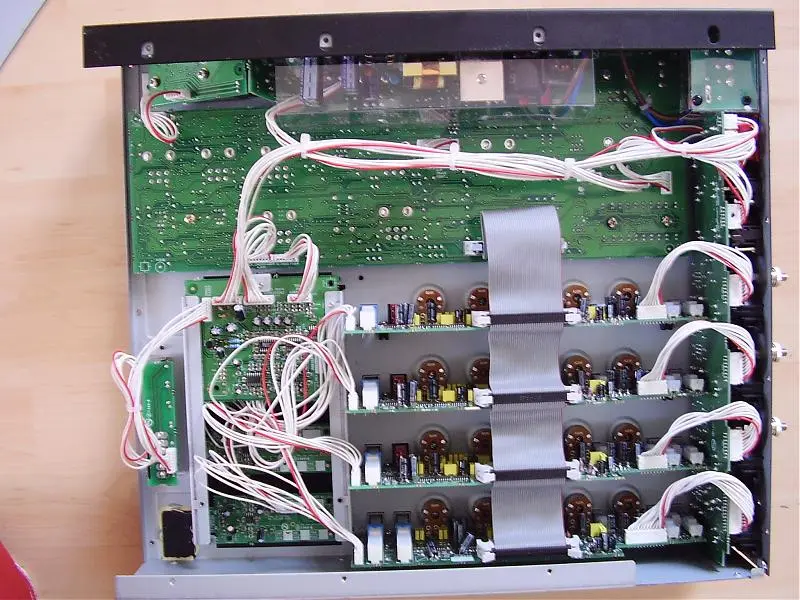

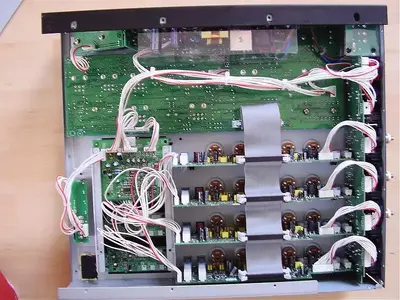

Ich musste meinen alten/neuen ESO eh aufschrauben, weil da einige Steckverbindungen nicht stimmten.

um den gehts:

Deckplatte mit den 4 modularen Kanälen

und der Rest:



[DJ Sawtooth]

Naja... Da hab ich schon schlimmeres gesehen

Der Eso ist eigentlich (bis auf die etwas wirre Leitungsführung) recht ordentlich!... Immerhin Einzelkanalplatinen (wie bei A&H)... Auch ansonsten nicht unbedingt das schlechteste ;-)

Schau mal in nen DJM 500/600 rein

gruß, tob



[abs0lut]

Der Eso ist eigentlich (bis auf die etwas wirre Leitungsführung) recht ordentlich!...

Ordentlich?Sieht aus wie Made in Taiwan. Aber gut das kann auch daran liegen das ich Elektroniker bin .

cya



[DJ Sawtooth]

Keine Sorge... bin ebenso Elektroniker... kurz vorm Meister

Klar ist die Verkabelung sehr wirr... und vermutlich fernab von jeder EMV-Richtlinie ... Aber immerhin hat es Einzelplatinen...und sogar die Fader sind nicht auf den Platinen aufgelötet sondern (wenigstens) an Leitungen...

Das Teil ist auf alle Fälle zig mal Servicefreundlicher als ein DjM ...

Über die sonstigen Qualitäten weis ich nichts zu berichten

Gruß, tob



[Hammy]

So jetzt hab ich selber was gefunden:

DJX 700

DJM 500



[bossa]

Ordentlich?Sieht aus wie Made in Taiwan. Aber gut das kann auch daran liegen das ich Elektroniker bin .

cya

MADE IN ITALY, aber egal.
Das Ding ist schon ziemlich gut verarbeitet und real (kommt auf den Bildern wirklich nicht so rüber...) auch sehr gut strukturiert.
Jede Steckverbindung ist beschriftet. Da komm selbst ich als "Nicht-Elektroniker" (oder noch nicht... bin noch am studieren...) locker mit klar!



[benben]

Urei 1603



[DjKeeper]

den HF Teil baut, wie es bei teureren HiFi Geräten der Fall ist.

konnte bei google leider nix finden, desshalb frag ich lieber:

was ist denn ein HF-teil (hochfrequenzteil) aber was macht der bei hifigeräten? und welche teile in einem DJ-mixer (mal von takfrequenzen für mikroprozessoren abgesehen) arbeiten mit HF?

gruß



[Crimy]

Hallo DJKeeper

Nun, es ist etwas falsch ausgedrückt

In erster Linie gilt es, die Niederfrequenzen vom (Netzteile) von der Signalverarbeitung (was wir später hören) abzukapseln.
Dies kann in Form von störendem Brummen vorkommen.

(Hochfrequenz ist natürlich nicht treffend, da wir ja bei Frequenzen < 20kHz generell noch im LF Bereich sind)
Von höherer Frequenz sind die Steuerschaltungen, sowie Motoren, welche im hörbaren Freuquenzbereich bis 18 kHz stören können.

So werden Highend Komponenten meist auf 3 Kammern abgeschirmt. Eine für das Netzteil (NF), einer für den Antriebsbereich (Motoren von Tapes, CD etc.) und letztendlich für den Signalverarbeitungsteil.
Dies ist eigentlich nur bei analogen Geräten notwendig, heute bei fast durchgängiger digitaler Signalverarbeitung ist die Abschirmung nicht so krass vorzufinden.
Muss aber sagen, dass ich die neuesten Geräte nicht gut kenne, Profis sollen mich ruhig korrigieren.

Grüsse

Crimy
