Hallo zusammen

Für ein Projekt an der Berufsschule hatten ein Kollege und ich die Idee, ein Synthesizer selber zu bauen. Da wir Elektroniker im 4. Lehrjahr sind darf es auch etwas anspruchsvoller sein (aber nicht zu Anspruchsvoll). Der Zeitaufwand sollte etwa 30 bis 40 Stunden betragen (wir haben bis nach Weihnachten jeweils 1.5 Stunden pro Woche Zeit in der Schule, + im Betrieb vielleicht noch die eine oder andere Stunde). Bei der Projektwahl haben wir sehr viel Freiheit, die einzige Bedingung ist: Es sollte auch mit Programmieren zu tun haben.

Beim Recherchieren bin ich bis jetzt auf einiges gestossen:
- Bauanleitungen
- Grober Aufbau eines Synzhesizers
- Inspiration für das Aussehen

Unsere Idee ist es, einen kleinen Synthie selber zu Bauen (Schema zeichnen, Layouten, Bestellen und Löten).

Meine Frage ist jetzt, ob jemand erfahrung mit so einem Projekt hat, und vor allem, wie kann man das mit programmieren verbinden? Die Baupläne von "musicfromouterspace" sind ja alle ohne Programmierbare Bausteine, wenn ich das richtig gesehen habe.

Freundliche Grüsse
Miilhouse



[Nasrudin]

Hallo Miilhouse,

30 bis 40 Stunden sind verdammt wenig für ein solches Projekt.
Falls du bereit bist etwas mehr Zeit in die Einarbeitung zu stecken:

Baue deinen Synth mit Hilfe eines Leistungsfähigen Mikroprozessors auf.
Die Klangsynthese könntest du somit via Programm im uC realisieren.
Für den Lötteil könnte man eine symmetrische Stereo-Endstufe zu realisieren
(die vom uC-DAC gespeist wird).

Vorschlagen würde ich dir den LPC17Xpresso, welcher in folgendem DIY Projekt
Verwendung findet: www.ucapps.de

Gruß Nasrudin



[dj-juergen]

Hallo zusammen

Für ein Projekt an der Berufsschule hatten ein Kollege und ich die Idee, ein Synthesizer selber zu bauen. Da wir Elektroniker im 4. Lehrjahr sind darf es auch etwas anspruchsvoller sein (aber nicht zu Anspruchsvoll). Der Zeitaufwand sollte etwa 30 bis 40 Stunden betragen (wir haben bis nach Weihnachten jeweils 1.5 Stunden pro Woche Zeit in der Schule, + im Betrieb vielleicht noch die eine oder andere Stunde). Bei der Projektwahl haben wir sehr viel Freiheit, die einzige Bedingung ist: Es sollte auch mit Programmieren zu tun haben.

Beim Recherchieren bin ich bis jetzt auf einiges gestossen:
- Bauanleitungen
- Grober Aufbau eines Synzhesizers
- Inspiration für das Aussehen

Unsere Idee ist es, einen kleinen Synthie selber zu Bauen (Schema zeichnen, Layouten, Bestellen und Löten).

Meine Frage ist jetzt, ob jemand erfahrung mit so einem Projekt hat, und vor allem, wie kann man das mit programmieren verbinden? Die Baupläne von "musicfromouterspace" sind ja alle ohne Programmierbare Bausteine, wenn ich das richtig gesehen habe.

Freundliche Grüsse
Miilhouse

Nur ne Idee:

suche doch mal Schaltkreise oder IC wie den CS9236-CL
http://www.alldatasheet.com/datasheet-pdf/pdf/116749/CIRRUS/CS9236-CL.html

und ähnliche Angebote. Vielleicht eine reele Chance

viel Erfolg LG juergen



[kblsalat]

Hallo Miilhouse,

30 bis 40 Stunden sind verdammt wenig für ein solches Projekt.
Falls du bereit bist etwas mehr Zeit in die Einarbeitung zu stecken:

Baue deinen Synth mit Hilfe eines Leistungsfähigen Mikroprozessors auf.
Die Klangsynthese könntest du somit via Programm im uC realisieren.
Für den Lötteil könnte man eine symmetrische Stereo-Endstufe zu realisieren
(die vom uC-DAC gespeist wird).

Vorschlagen würde ich dir den LPC17Xpresso, welcher in folgendem DIY Projekt
Verwendung findet: www.ucapps.de

Gruß Nasrudin

^ that. MIOS ist sehr zu empfehlen, dann spart ihr euch auch das basteln einer klaviatur und habt mehr zeit für "technischere" aufgaben

ich bin mal gespannt, was dabei rumkommt, und wünsche euch viel erfolg! long live diy



[Miilhouse]

Vielen Dank für eure Antworten, hat mich ziemlich viel weiter gebracht!

Unser Projekt wird in diese Richtung gehen (Klick), einfach etwas einfacher. Da wir den kompleten Code selber schreiben werden, wird es wohl nicht ganz so komplex werden.
Wenn wir fertig sind werd ich dann mal ein paar Bilder hier hochladen



[Miilhouse]

So, mein Synthie nimmt langsam Gestallt an Da ich ihn aber mit einer Midi-Schnittstelle versehen habe, und das auch dementsprechend codiert ist, kann man ihn auch nur verwenden, wenn man ein Midi-Keyboard anschliesst (Wenn nicht hört man einfach ein hohes Pfeiffen, da der Eingang unbeschalten auf maximalem "pitch" ist).

Jetzt wäre es natürlich toll, wenn ich ne kleine (billige) Midi-Tastatur anschliessen könnte, die auch gut transportierbar ist und immer am Synth bleiben könnte. Mein Keyboard ist viel zu gross und unhantlich. Hätte da gerade jemand ne Idee? Ich habe lange im Internet gesucht, jedoch können die meisten Midi-keyboards schon zuviel und sind zu gross/zu teuer. Ich bräuchte lediglich ne Klaviatur, die über einen Midi-Ausgang verfügt.

Die andere möglichkeit (nicht ganz so schön) wäre, dass ich einen Umschalter einbaue mit dem man zwischen "mit Keyboard" und "ohne Keyboard" umschalten könnte. Im "ohne keyboard"-Fall würde der Synth dann einfach standardtmässig ein C5 spielen (verändern kann ich die Tonhöhe ja trozdem via pitch.

Wie gesagt, wenn jemand ne Idee (und nen Link) für ne einfache Klaviatur hätte währe ich sehr dankbar!

Grüsse



[Desireinmyhead]

Kannst du da vielleicht ein korg Nanopad verwenden? Die haben doch eins mit Klaviertasten und dann gab es noch einen Herstellers-akai glaub ich welcher so etwas im Angebot hat. Kostenpunkt um die 50euro



[DaPaul]

Wie wärs mit den üblichen 25 Tastern wie Oxygen 8? Ich habe mir damals die Oxygen 8 v2 für ca 30 in fast neuem Zustand bei eBay geschossen. Ist zwar etwas dick, aber ich nehme sie in der Laptoptasche problemlos mit.

Und statt "mit Keyboard" und "ohne Keyboard" würde ich die Funktion eher "Midi On" nennen.



[Nasrudin]

Fotos und Videos vom Synth bitte ;-)



[Miilhouse]

Danke für die Vorschläge
Das Problem ist halt, dass die Klaviatur eine Midi Schnittstelle braucht und die meisten kleinen, günstigen Midi Keyboards nurnoch USB Midi haben.
Ein Freund kann mir jedoch zu demonstrationszwecken in der Schule vielleicht sein kleines Keyboard ausleihen
Und für den Fall das nichts angeschlossen ist werde ich es so programmieren, dass der Synthie das alleine erkennt und dann nen Standard Ton ausgiebt. Dann brauch ich auch keinen Umschalter

Fotos und Videos vom Synth bitte ;-)

Musst dich noch bis 2012 gedulden



[DaPaul]

Danke für die Vorschläge
Das Problem ist halt, dass die Klaviatur eine Midi Schnittstelle braucht und die meisten kleinen, günstigen Midi Keyboards nurnoch USB Midi haben.
Musst dich noch bis 2012 gedulden

Nicht ganz richtig, das von mir genannte Oxygen 8 v2 hat eine Din-Buchse als Midi Out. Du kannst auf dem Keyboard einstellen, ob USB oder die Midi-Buchse als Ausgang genommen werden sollen. Ich benutze es nämlich auch hauptsächlich um damit Synths direkt zu spielen.



[Miilhouse]

Nicht ganz richtig, das von mir genannte Oxygen 8 v2 hat eine Din-Buchse als Midi Out. Du kannst auf dem Keyboard einstellen, ob USB oder die Midi-Buchse als Ausgang genommen werden sollen. Ich benutze es nämlich auch hauptsächlich um damit Synths direkt zu spielen.

Oh, hab ich doch glatt übersehen sorry

Und vielen Dank! hab gerade ein Angebot gefunden für das Oxygen, für 50 Franken, und gleich darauf geboten

Danke!



[Miilhouse]

Juhuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuu!!!!:d


Es funktioniert schonmal ein Teil!

jetzt noch ein paar anpassungen und fertig ist er



[Nasrudin]

Musst dich noch bis 2012 gedulden

Ich hatte aber Geburtstag und es ist Weihnachten!! Fotos und Videos, sofort! ;-)



[Dr. Bamboo]

Ua. Bin echt gespannt! Respekt erstmal für das Vorhaben !!

Schreib doch am Ende noch einen ausführlichen Bericht, wie der hier: Synthesizer selber bauen

Das würde ich gerne lesen!



[Nasrudin]

Jetz aber, Wo bleiben Fotos und Videos?



[Miilhouse]

Erstmal vielen Dank für das rege Interesse

Nächste Woche ist Abgabetermin. Danach werde ich hier mal was hochladen. Ganz so ausführlich wie auf dieser andere Typ werd ichs wohl nicht machen, da hab ich zu wenig Zeit und Lust dafür

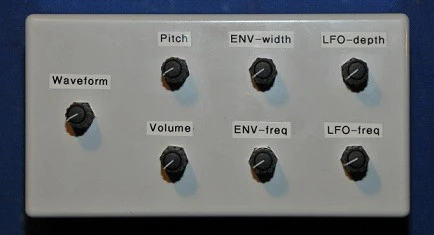

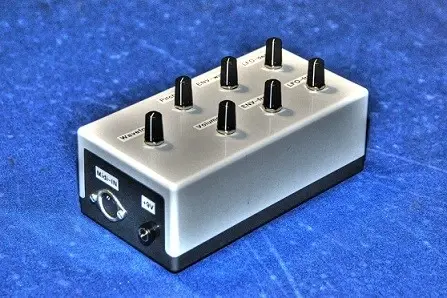

Aber hier hab ich schonmal ein paar Bilder für euch:



[Dirk Shape]

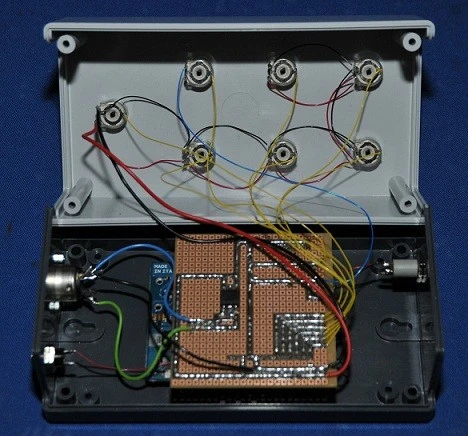

sind da einzelne quadrate auf der platine oder warum haste die komplette leiterbahn verzinkt

letzte rohplatine vor 10 jahren in der hand gehabt da gab es nur die mit den leiterbahnen oder man hat sich selber eine geätzt



[Miilhouse]

jop, sind einzelne Quadrate

Die hab ich am liebsten...ist zwar zinnverschwendung aber sieht edel aus:d
